Здравствуйте! Я профессиональный производитель деталей ходовой части, специализирующийся на производстве гусеничных катков для экскаваторов и бульдозеров уже более десяти лет. Многие клиенты спрашивают: «Что делать, если размер гусеничного катка не совпадает? После замены он всё равно шатается или протекает масло?» Сегодня я поделюсь реальным опытом измерения, чтобы показать вам, как правильно измерить ключевые размеры гусеничного катка экскаватора и почему точность имеет решающее значение.

Недавно к нам срочно обратился клиент, работающий в горнодобывающей отрасли: гусеницы его экскаватора издавали серьёзные ненормальные шумы, а старые опорные катки были сильно изношены. Ему срочно требовался новый комплект опорных катков. Он прислал нам модель машины и фотографии старых деталей. После проверки основных монтажных размеров и других ключевых данных мы предоставили ему чертежи наших опорных катков и попросили отметить необходимые корректировки непосредственно на чертежах. Затем мы изготовили новые опорные катки по его спецификациям. Перед отправкой мы провели полное измерение размеров и проверку для клиента.

Вот основные параметры измерений того времени, а также фотографии с места событий:

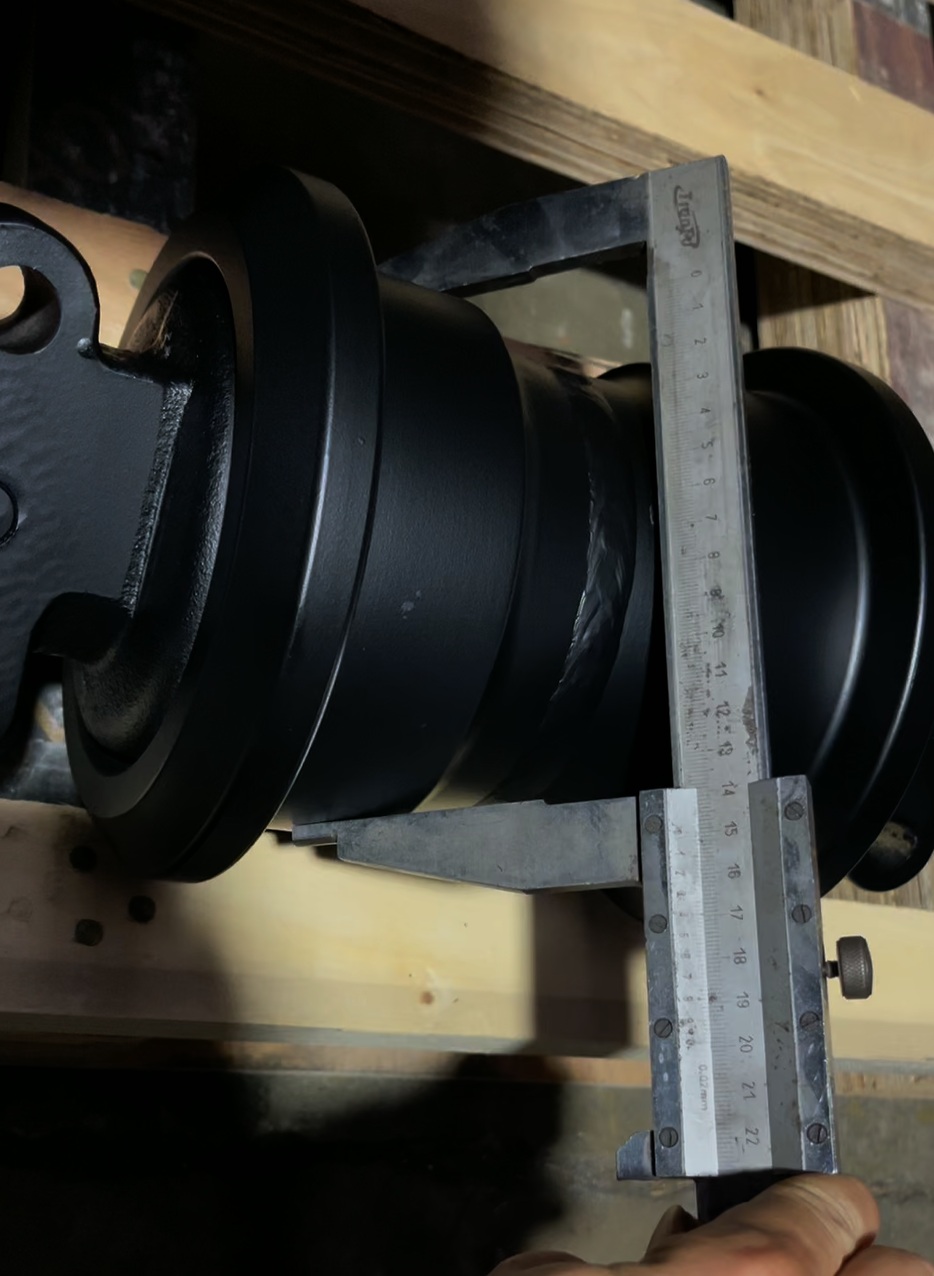

1. Наружный диаметр корпуса опорного катка (диаметр гусеницы/рабочей поверхности). Это наиболее важный размер опорного катка, напрямую определяющий плотность контакта с гусеницей и несущую способность.

2. Наружный диаметр фланца. Внутренний и наружный фланцы обеспечивают боковое направление, предотвращая отклонение от курса и сход с рельсов.

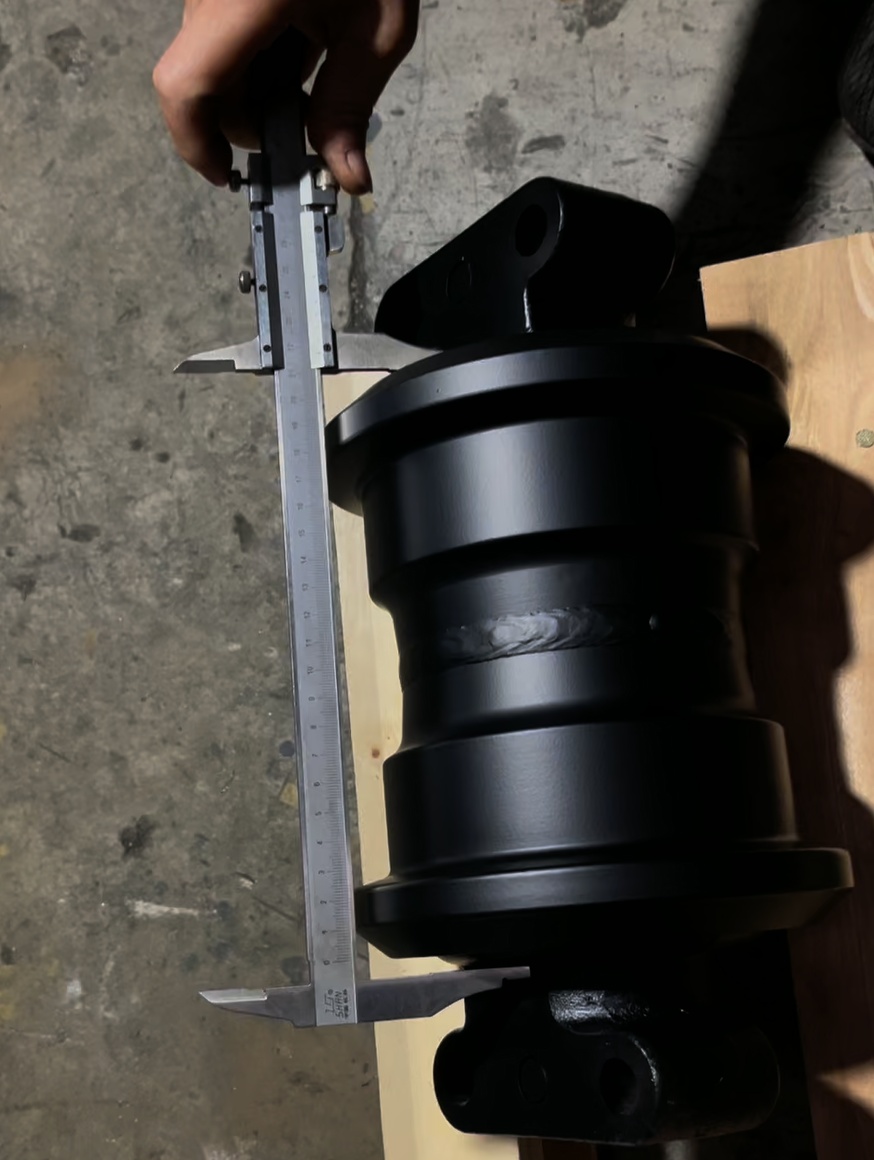

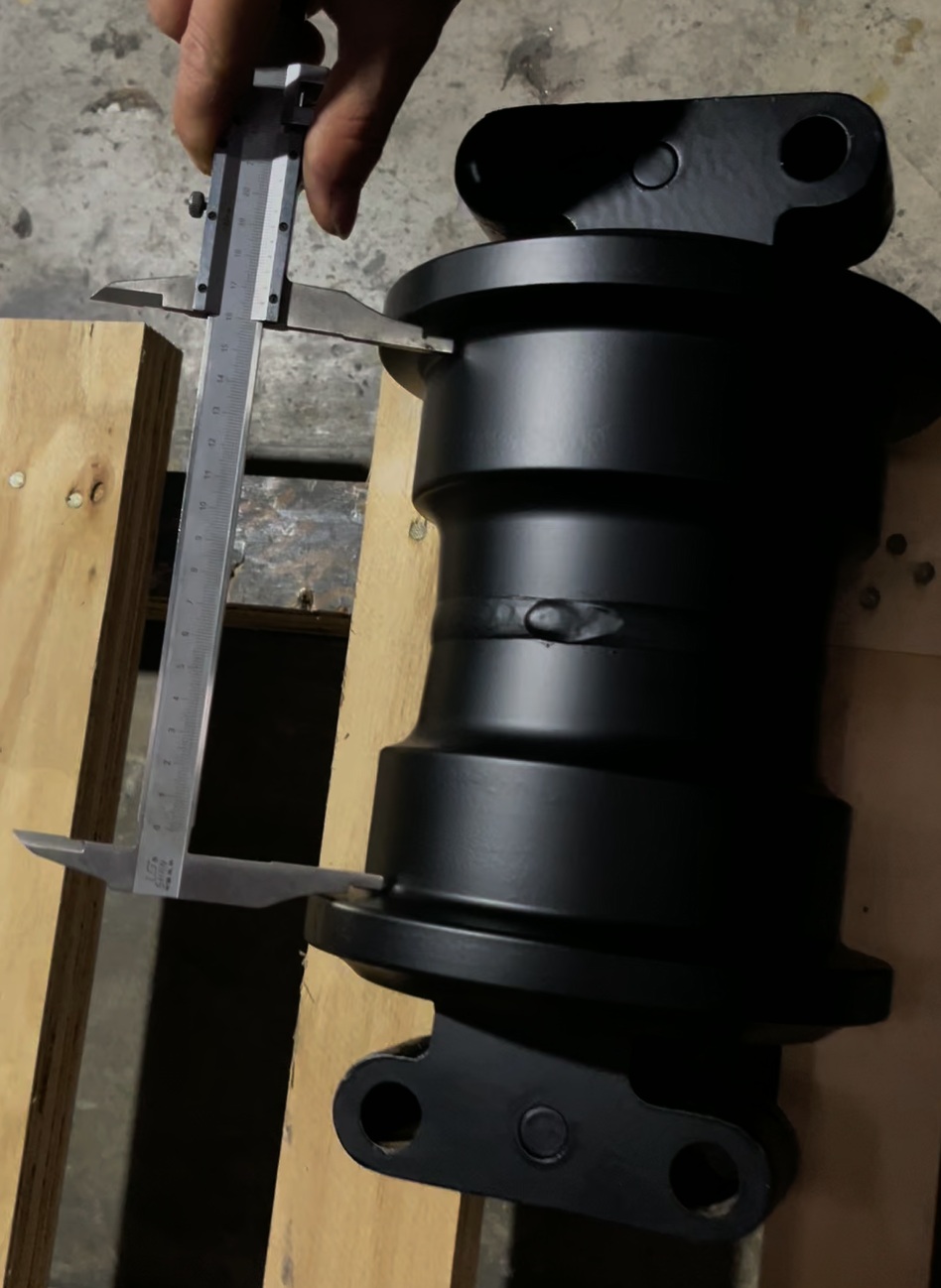

3. Ширина нижнего ролика

Ширина напрямую влияет на площадь контакта с рельсами и общую устойчивость.

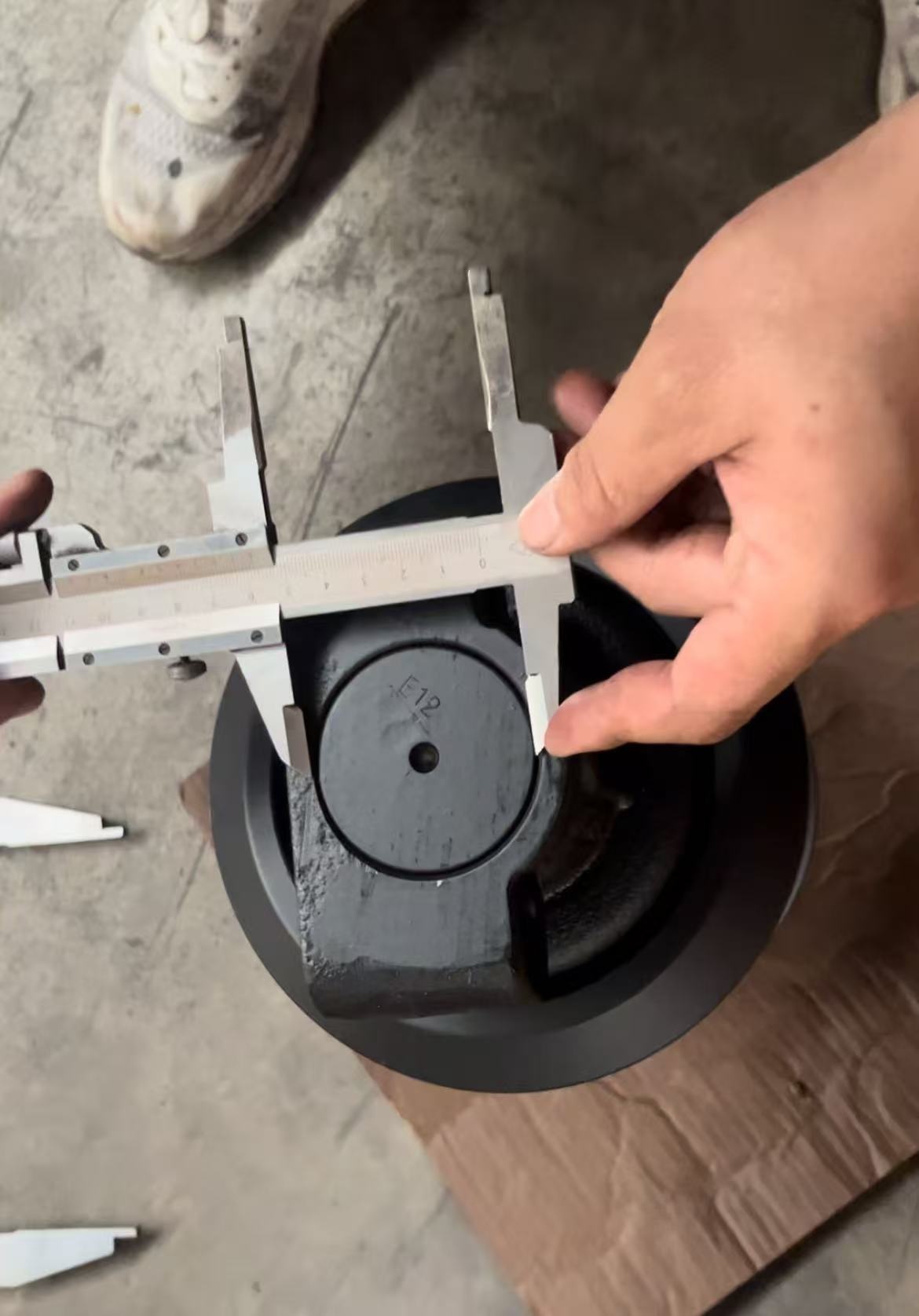

4. Диаметр вала опорного ролика

Этот параметр напрямую влияет на несущую способность, сопротивление изгибу, усталостную прочность, стабильность посадки подшипника и, в конечном итоге, на срок службы ролика.

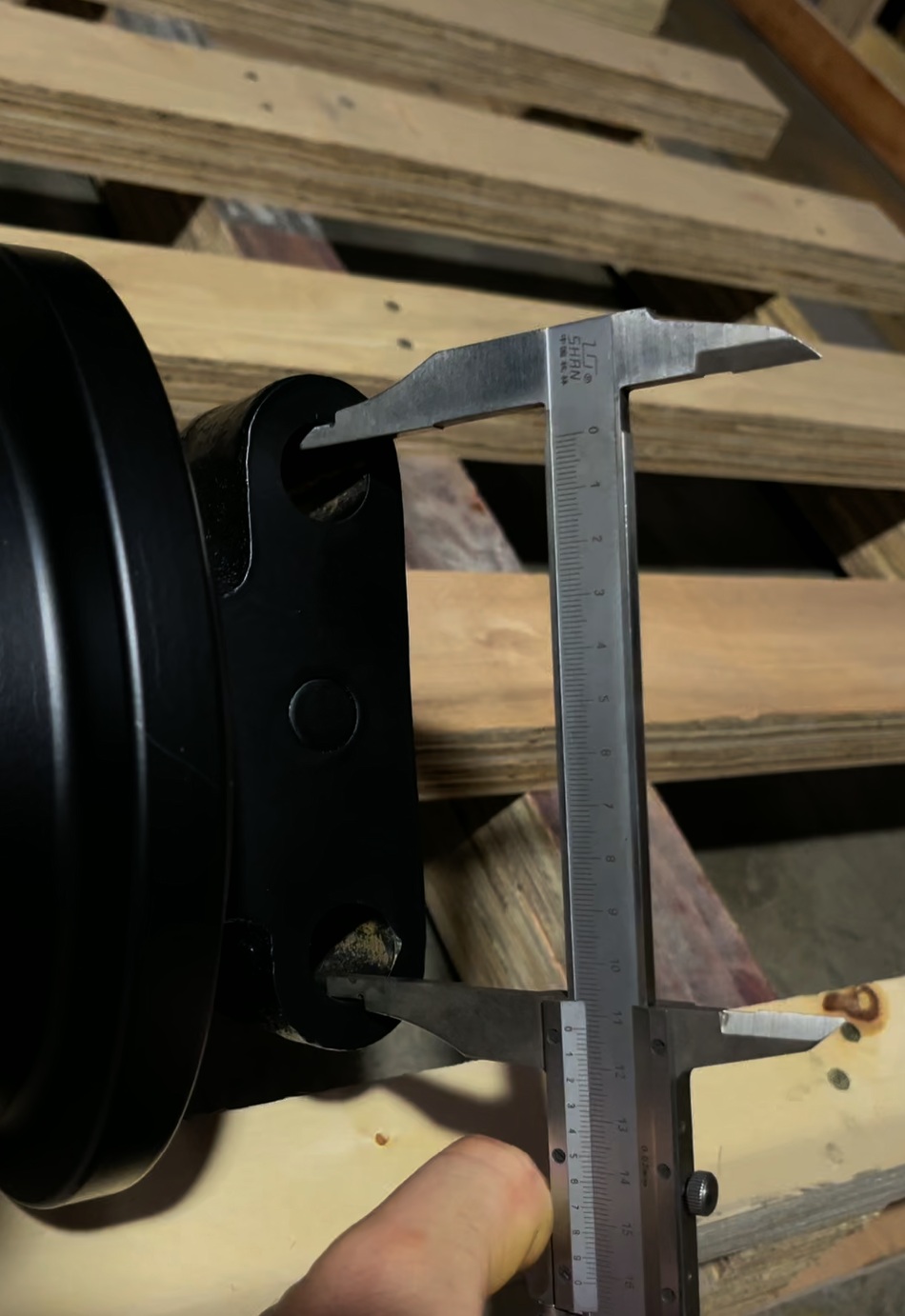

5. Расстояние между монтажными отверстиями

Это определяет возможность установки опорного катка. Точная точность этого параметра обеспечивает правильное выравнивание, надежное крепление и долговременную надежность всей системы ходовой части.

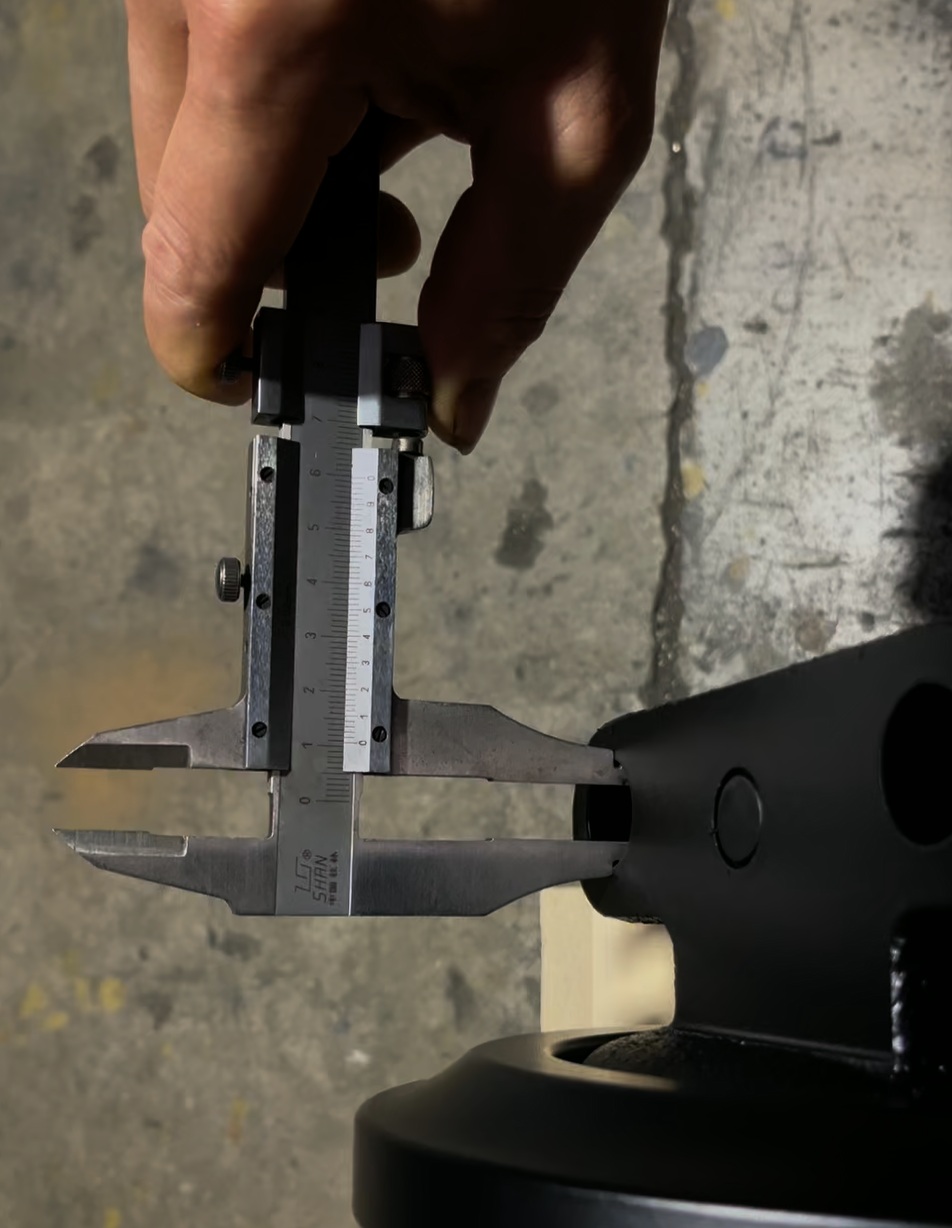

6. Другие ключевые размеры (длина конца вала, диаметр отверстия для болта и т. д.)

Почему размеры необходимо измерять с такой точностью?

• Отклонение всего на 0,5 мм может привести к скачкам гусениц, неравномерному износу или преждевременному выходу из строя нижнего ролика.
• Отклонение на 1 мм или более увеличивает общую вибрацию оборудования, приводит к быстрому повреждению уплотнений и удваивает затраты на техническое обслуживание.
• Точно подобранный опорный каток для экскаватора (нижний каток) может увеличить срок его службы на 30–50%.

Наш завод ежегодно измеряет тысячи образцов продукции заказчиков и создал базу данных размеров, охватывающую сотни распространенных марок. Просто предоставьте модель вашего станка, фотографии старых деталей или отправьте нам образец напрямую — мы сможем порекомендовать и поставить идеально подходящие для вас нижние ролики.

Если у вас также возникают проблемы с подбором размера опорного катка (гусеничного катка) для экскаватора, обращайтесь к нам в любое время!
